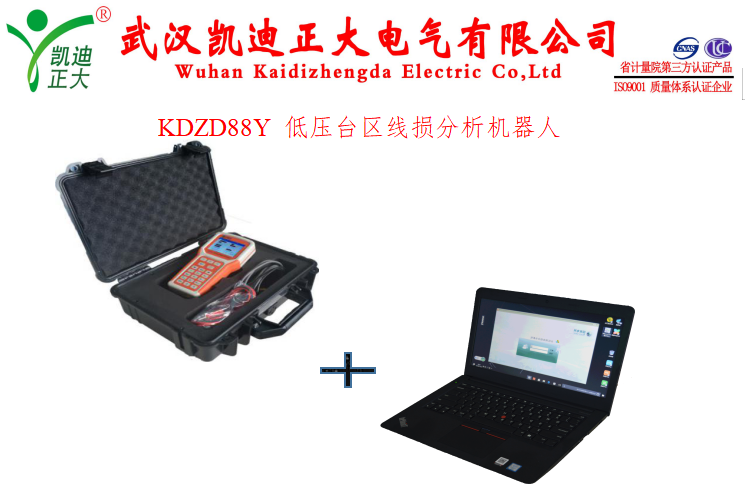

KDZD88Y 低壓臺區線損分析機器人：該系統由批量讀取儀主機和后臺智能分析軟件兩部分組成。批量讀取儀是基于窄帶載波原理，現場在臺變低壓側一次性批量讀取此低壓臺區內大多數單、三相智能表的各項數據，傳給后臺智能分析軟件,進行簡單的數據對比分析，自動篩查出此臺區內大多數異常用戶，包括：電壓回路竊電，電流回路竊電，(cos∮)錯相序方式竊電，強磁鐵竊電，遙控器竊電等異常用戶。該設備很大地提高了現場檢查的工作效率，減小了用檢人員的工作強度。

1、批量讀取一個臺區內大多數單、三相智能電表的各項數據；包括：電流、電壓、功率 、功率因數、相位角 、零序電流、相位角、開蓋記錄等；

2、支持讀取各種載波模塊，支持485的半載波方案，小無線的采集方案，采集率可達集中器采集率；

3、批量采集、分析、查處同步進行，很大的提高了工作效率；亦可單獨讀取指定用戶；

4、進行數據分析，得出結論此用戶是否存在竊電行為；

5、根據現場要求設定U電壓，Io誤差百分比，COS值，P誤差百分比閥值標準，根據所設定閥值標準來判定電表是否異常，并主  動篩選出運行異常電能表；

6.安裝后無需現場等待，做到設備安裝完畢即可進行其他臺區的檢查；

7、現場數據傳輸?shù)狡桨咫娔X，自動繪制每只電表的各個參數隨時間變化的曲線。

KDZD88Y 低壓臺區線損分析機器人技術指標：1，采集方式：支持多模塊、三相同時采集

2，存儲表號：2500條數據

3，通訊規約：DL/T645-1997 DL/T645-2007

4，工作條件：溫度：－10℃~ +40℃，電源：交流85V~280V

5，絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?；⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。

KDZD66Y配變臺區（分支）識別儀 由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。

2 功能特點

多模識別方式：三種識別模式可選，可滿足不同現場需要。

（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。

（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。

（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手?jǐn)?shù)據。

（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。

數據導出功能：主機具有USB數據接口可以將大多數被測用戶的信息導出，便于臺區信息的整理和統計。

（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能,外形美觀，整機重量輕，方便現場使用。

（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。

（9）整機配置附件齊全，可滿足不同現場的多種需要。

（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。

（11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。

（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。

（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。

（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。

（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。

（16）主機主電路采用高速處理器具有很強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。

3.技術參數

通訊方式：低頻過零通信技術。距離：5km

電流測試距離：≥5km

工作電壓：AC220V±10%，頻率50Hz

主機功耗：≤6W,分機功耗≤2W，工作功耗不大于10W

電壓、電流測量精度：1%

識別準確度:100%

鉗型電流互感器鉗口直徑：7mm(5A)、50mm(100A/500A)

工作環境溫度：-30℃~70℃

工作環境濕度：≤93%RH

配變臺區識別儀現場實地需求的意義

（1）準確核對系統的臺區線路隸屬關系、便于臺區用電負荷調整，確保用電安全。

（2）降低臺區線損率，使臺區線損率滿足國家標準。

（3）確保檔案與實際臺區相符，提升載波抄表成功率，使其長期無大幅波動。

（4）理清臺區線路歸屬關系，相位關系，便于調整載波路由節點，解決載波抄表困難問題。

（5）城網、農網改造換表工作時，準確核對電能表-用戶-臺區線路之間的對應關系，提高換表效率和準確性。
