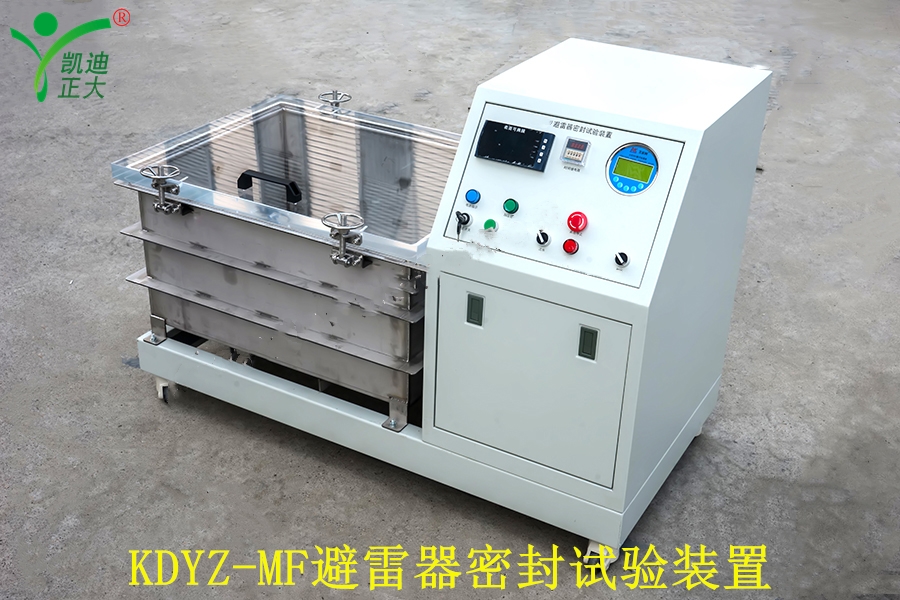

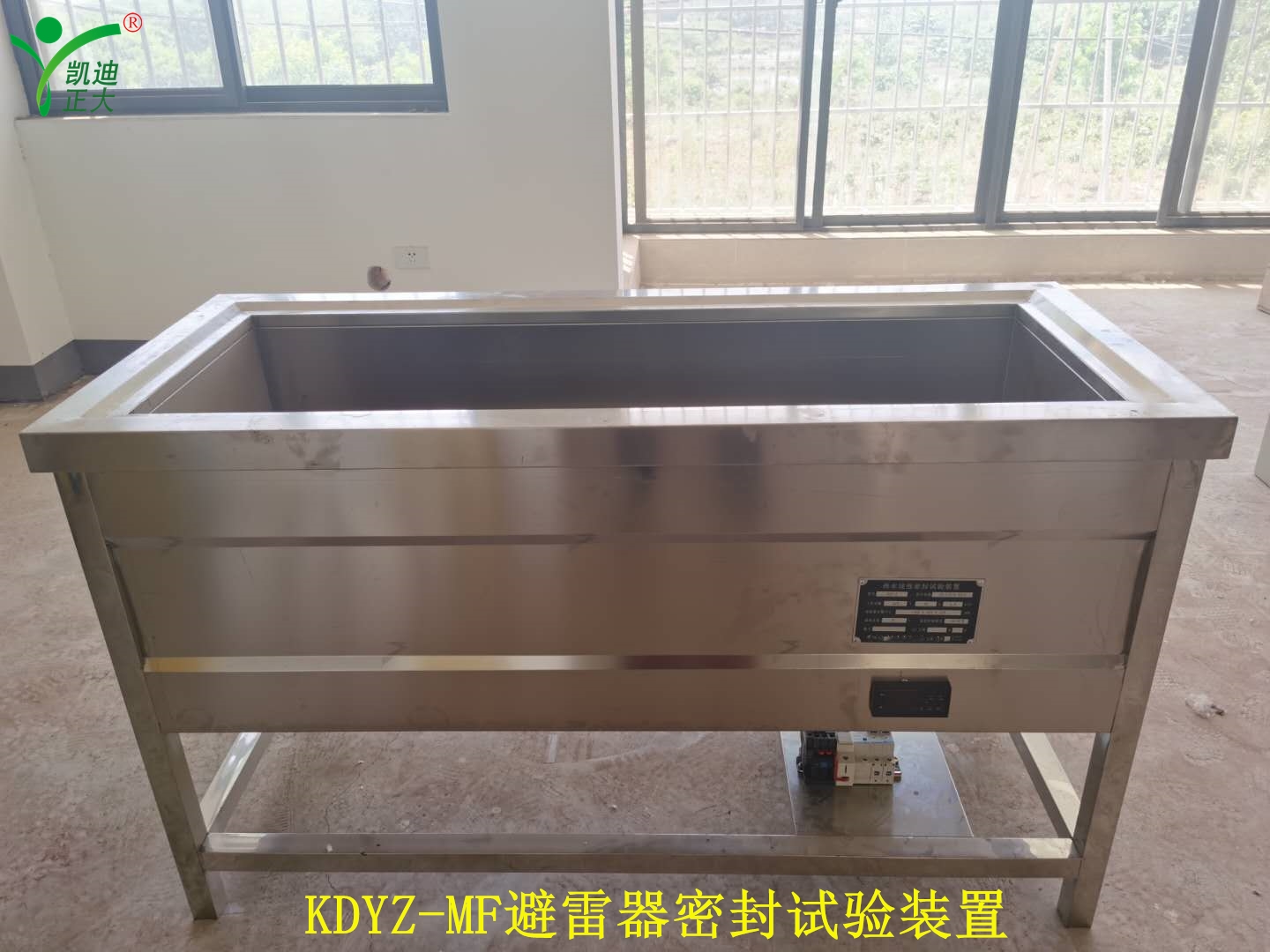

氧化鋅避雷器用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限制續流幅值的一種電器。一旦出現不正常電壓，避雷器將發生動作，起到保護作用。它的密封性能的測試非常重要。KDYZ-MF氧化鋅避雷器密封試驗裝置是根據JB/T7168-2011《避雷器密封試驗方法》標準的要求研制的，用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的密封性能檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。主要用于避雷器、避雷器監測器等具有空氣內腔產品的密封性能試驗。采用全不銹鋼材料制作，防腐性能好。電熱管加熱，熱效率高，安全可靠。微電腦數控儀表，直觀、清晰、準確。

    KDYZ-MF 氧化鋅避雷器密封試驗裝置又稱避雷器水煮密封試驗裝置簡要工作原理：具有空氣內腔的產品，在熱水中浸泡，空氣受熱膨脹,使其內壁壓強增大，一旦有密封缺陷，膨脹的空氣就會外溢，在水中產生連續性氣泡，并以此判定被試驗品是否漏氣。

二、產品特點

  1、結構緊湊，體積小、攜帶方便；

  2、不需維護，接線、操作簡單。

3、本裝置主要包括水箱、水箱蓋、真空泵和操作面板（控制部分）；

　4、水箱腔體側壁開有真空口，進水口，出水口；

　5、進、出水口分別連接進、出水管；

　6、真空口與數字壓力表一端連接；

　7、水箱蓋上是透明玻璃，方便觀察試驗結果。

　8、上述組成部分集成為一個箱體，底部四角設置有腳輪，便于裝置移動。

三、產品參數

  1、最高水溫：RT～﹢100℃溫度均勻性±2℃

2、溫控精度：3%+2個字

3、加熱系統：固態全獨立系統，鈦合金電加熱式加熱器

4、控制系統：可編程控制器

5、加水排水系統：自動補水排水

6、外箱材質 ：304不銹鋼鏡面板

7、內箱材質 ：SUS304不銹鋼優質鏡面光板

8、選配件：水質調節系統純水機（選配），氯化鈉（選配）

9、工作電源：220V±10%  50Hz 4.5kW

10、水槽內尺寸：長*寬*深900*600*500mm和1500*800*800mm（可定制）

四、操作規程

1、準備：使用220V50Hz電源，連線截面＞4m2；水箱接地端牢固接地，向水箱內注入適量的清潔水，一般約1/2高度。

2、開機：合閘水箱下面的總電源開關，溫控器顯示當前溫度（室溫），如果當前溫度低于設定溫度，溫控器接通加熱電源，開始加熱，反之，溫控器關斷加熱電源。

試驗溫度設定：開機狀態下，按 或  鍵修改成新的設定溫度，即SV窗口顯示值。

開始加熱（注意：嚴禁缺水干燒），當達到設定的“試驗溫度 ” 時，溫控器自動斷電保溫，顯示屏顯示試驗溫度，隨后溫度慢慢降低，當降到設定的Hy：2（主控輸出回差=2）后，又開始加熱→保溫→加熱→保溫→依次反復。

加熱過程中，由于熱水向上，使得水箱中的水溫呈現上面高、下面低，應適當的攪拌，致水溫均勻。

 3、試驗：將被試品（避雷器或其他被試品）依次放入水箱內，并密切觀察：在規定的浸泡時間10min后，如無連續性氣泡溢出則視為合格（如開始有少量斷續氣泡溢出，但隨后不再有氣泡溢出，仍視為合格），如不能明確判斷時，應進行電氣性能試驗加以判斷。

 試驗中，如發現不合格品，當即撈出，擦拭干凈，放入不合格品區；剩下的為合格品，撈出后，擦拭干凈，放入合格品區。試驗完畢，進入下一批次試驗。

 4、關機：全部試驗完畢，關閉總電源開關。水箱里的水根據需要是否保留。長時間不用建議排除水箱里的水，箱體擦拭干凈。

5、KDYZ-MF 氧化鋅避雷器密封試驗裝置簡易操作程序：注水→合閘→儀表顯示室溫→計算試驗溫度（試驗溫度=室溫+45℃±5K）→按 或  鍵修改成新的設定溫度開始加熱→達到設定溫度→自動保溫→開始試驗→
